    BL无刷电机系列

    BL7240-DT

    速度稳定性高：采用速度闭环控制，负载波动，电源波动，温度变化等影响被降至最低

    调速范围宽：无刷电机拥有全速段恒力矩能力，即使在低速和高速时仍能平稳运行，不像调速电机在低速段有转矩限制，步进电机在高速段力矩快速下降，本系列电机最高最低转速比为35：1，部分电机甚至可以做到50：1

    尺寸小，功率大：无刷电机转子使用永磁磁钢，提高了功率密度，可实现更小尺寸输出更大功率，降低电机重量，有助于实现设备小型化

    节能减排：由于采用永磁磁钢，相比异步电机减少了铜损；相比步进电机，无刷电机静态时不需要持续输出电流，减少了定子热损耗。

    • 技术参数
    • 产品尺寸
    • 使用说明
    • 资料下载
    电机参数整体参数
    额定电压24VDC噪声≤60dB
    额定功率40W绝缘等级B级
    额定电流2.2A防护等级IP20
    额定转速2000rpm工作温度0~40℃
    空载转速2600rpm


    额定转矩0.191Nm


    电机寿命>5000h


    电机极对数5





    1. 安装参考产品尺寸图

    2. 电机通过连接线CMRI*(*表示长度，有1，2，3，4，6，8米)接到驱动器BDR440(或BDR440R), 或通过连接线CMR*(*表示长度，有1，2，3，4，6，8米)接到驱动器BDR440-E

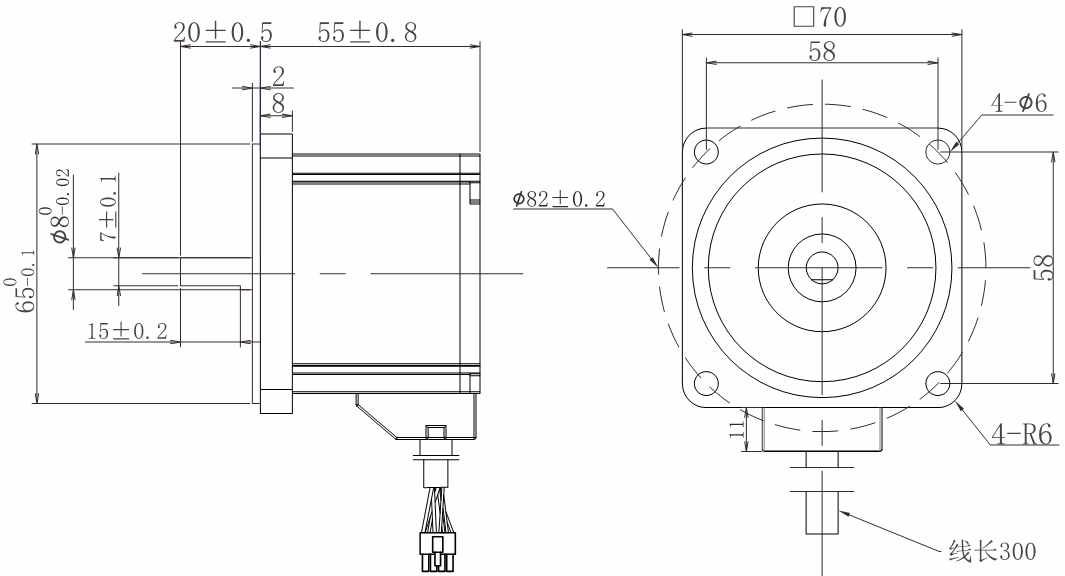

    产品2D图

    • 文件名称
    • 文件类型
    • 大小
    • 下载
    • BL7240-DT.pdf
    • .pdf
    • 69KB
    • 下载

    产品3D图

    • 文件名称
    • 文件类型
    • 大小
    • 下载
    • BL7240-DT.STEP
    • .STEP
    • 450KB
    • 下载
